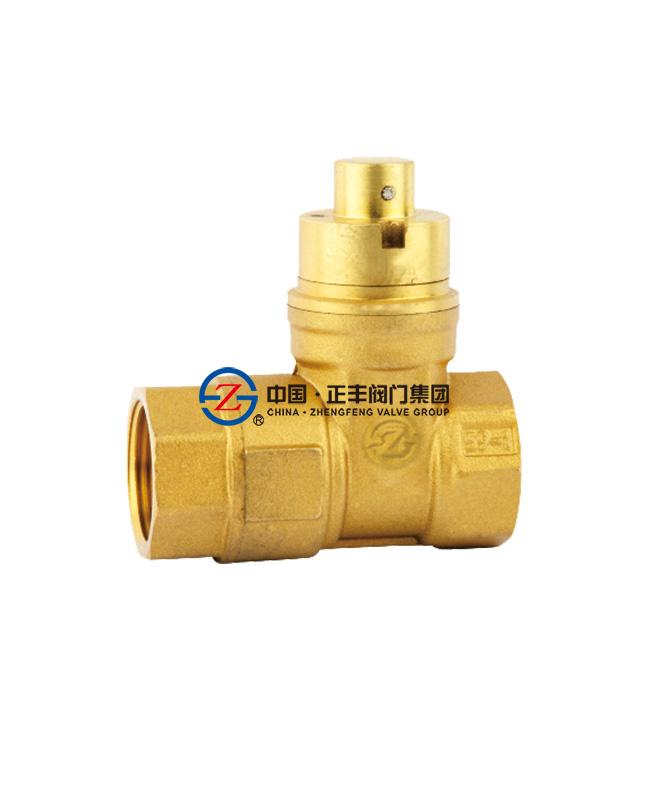

帶止回磁性鎖閉閘閥

一、用途

閘閥是指啟閉件閘板沿通道軸線的垂直方向移動的閥門，在管路上主要作為切斷介質用。一般使用時全關或全開，不作凋節流量使用。廣泛應用于自來水、冶金石油、建筑、化工、電力等行業。

二、特點

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

2、啟閉時較省力。因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方向相垂直。

3、串聯止回結構，可有效的防止介質倒流，一體式結構節省安裝空間。

4、依靠磁力的作用力達到控制閥內關閉件開啟和關閉的，防止閥門被任意開關使用。

三、性能規范

公稱通徑：DN15~DN25

公稱壓力：PN10/16

適用溫度：-20~110℃

適用介質：水、非腐蝕性液體

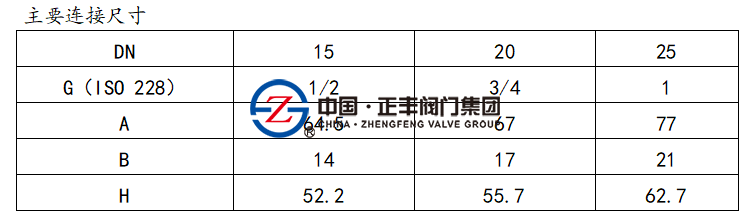

四、主要結構以及連接尺寸

?結構形式
