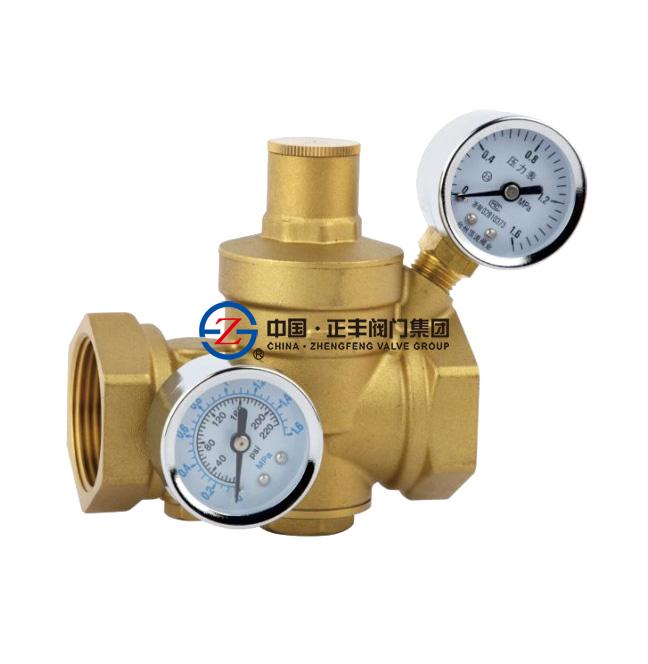

雙表過濾支管減壓閥

一、用途

主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。用于支管減壓，可供水壓力分配更加均衡，避免部分供水點超壓，優化高層建筑給水分區。

二、特點

1、采用活塞式結構，內部結構非常簡單，無卡阻。

2、耐臟防水垢，不需過濾器，不需旁通管，配管簡單，能節省大量空間和配管。

3、前置濾網以及進出口雙位壓力表，能夠直接觀察前后端的壓力，避免了管道上的額外開孔。

三、性能規范

公稱通徑：DN15~DN50

公稱壓力：PN10/16

適用溫度：-20~110℃

調壓范圍：0.1~0.55MPa

適用介質：水、非腐蝕性液體

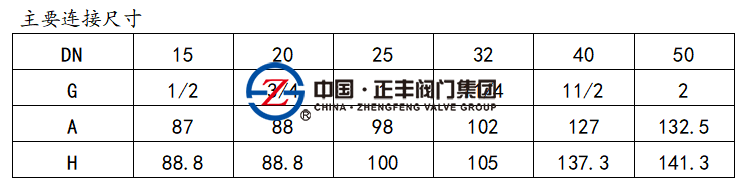

四、主要結構以及連接尺寸

結構形式
